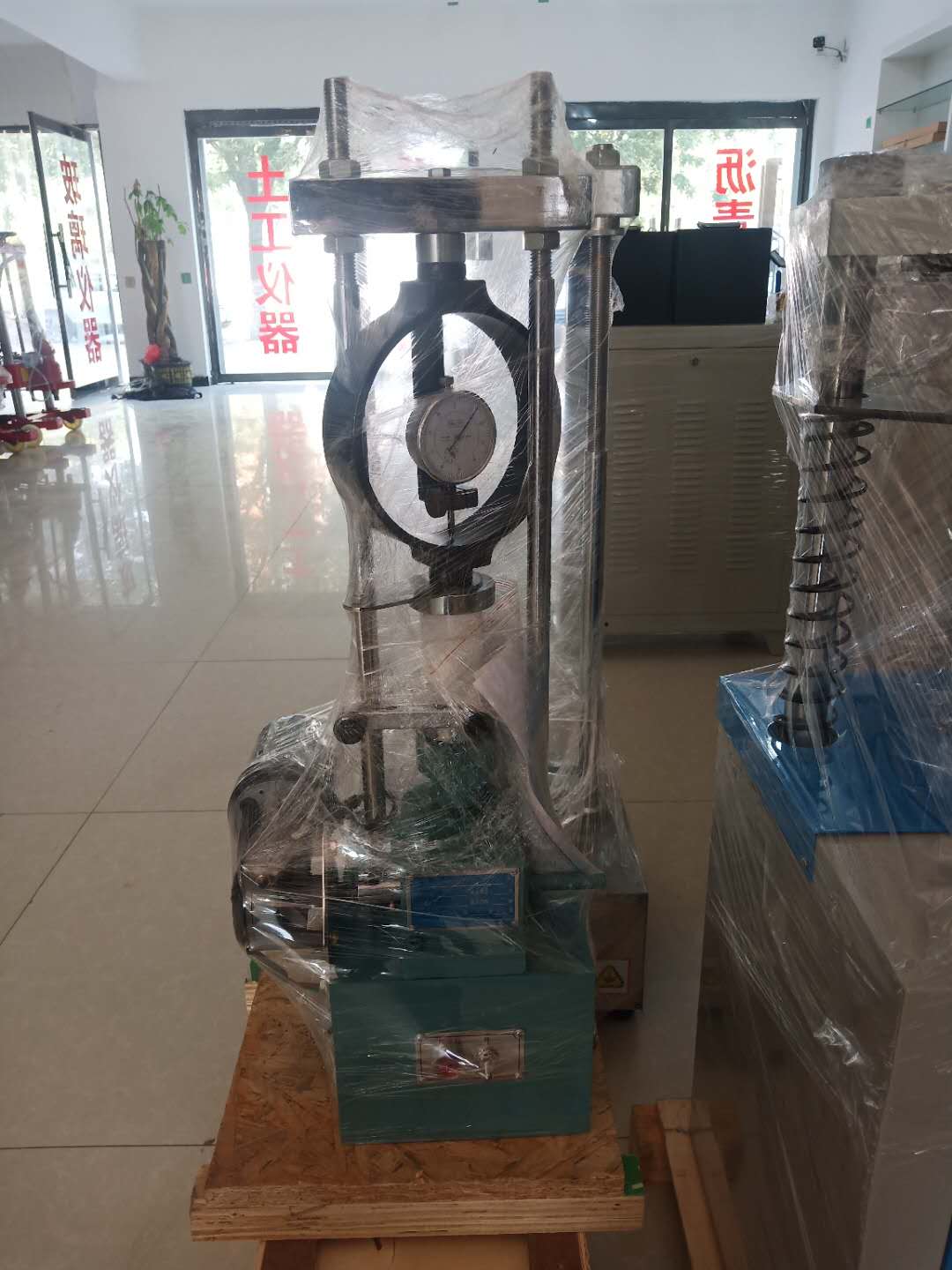

電動石灰土無側限壓力儀技術參數

一、用途

測定飽和度較大的軟粘土，在側向不受限制的條 件下所受到的軸向壓力至試樣破損時所受的力，

以求得土的無側限壓強度，同時無側限壓強度試驗也用于確定土的靈敏度。

二、系列型號

1、YYY--I型，石灰土無側限壓力值，手搖操作

2、YYW--II型，電動石灰土無側限壓儀，電動與 手搖操作兩用。

三、主要結構

儀器由給力部分，測力部分，儀器架及重塑筒等 部分組成

YYW--II則增加電動部分

1、給力部分是由一付為1：25的渦輪蝸桿及螺距 為2.5的升降桿與搖把組成的一套給力減速箱， 搖把每轉一周，升降板上升0.058mm

2、測力部分是由一只最大測力為0.75KN的量力 環和支撐百分表的表?xiàng)U及表夾等組成

3、儀器架有底座，升降板，支柱，橫梁及測土 樣變形的量表支撐架等。

4、儀器附有供有靈敏度實驗時應用的重型筒一 付，內徑及高度Φ40X100mm

5、電動部分  YYW--I型增加電動部分，由同步 電動機以每分鐘12轉，供電動時驅動給力部分，

此時，升降板以每分鐘2mm的速度上升

四、技術指標

最大測力：0.75KN

圖樣尺寸：40mmX100mm（直徑X高）

速率：手動  搖把轉動一圈，升降板上升 0.058mm電動   每分鐘升降板上升2mm

五、使用方法

將原狀土按天然層次的方向安裝在桌面上，用肖 土刀或鋼絲鋸切削成稍大于試樣直徑及高度的土 柱毛胚，放入切土盤的上下定盤之間，用鋼絲鋸 或切土刀，沿側板由上往下細心切削成所需直徑 和規定高度，兩端要削平整，并與側面垂直，上 下均勻，然后立即稱重量，取切削下的余土測定 其含水量

將試樣兩端及側面涂以一薄層凡士林，置于加壓 板中心，轉動搖把保留使試樣與加壓板剛好接觸 ，停止運動搖把，再反時針轉動搖把，以每分鐘 加壓板推進2--4mm，直至土樣破損，此時即可在 量力環的百分表上讀數，計算出軸向應力。

若試驗進行到量力環中百分表指針不停止地前進 ，則該土屬于塑流破壞，則試驗應進行到試樣的 總應力達20%以上

試驗結束后，正是真轉動搖把，取下試樣，然后 將止轉插銷拔出，直接轉動下降板迅速下降至試 驗前位置

若需要測定靈敏度時，則將試驗后的土樣，刮去 凡士林的部分，包以塑料布或橡皮布，用手搓毀 ，破壞其結構，筒體積相等的土樣，然后按上述 方法進行試驗，測定攪動的無側限抗壓強度

實驗中，土樣破壞的位移量，觀看軸向位移量表 讀數。

當使用YYW--II型電動石灰土無側限壓力儀時，按上述方法將試樣放入升降板，試樣與上加壓板接觸后，量表調零，即可掀按鈕開關，電機即可沒分鐘2mm使升降板上升，進行試驗，停機時，須掀下一按鈕

六、儀器的保養及注意事項

1、使用后，應將儀器擦洗干凈，涂以薄層油脂，以防生銹

2、量力環在出廠時附有應力--應變曲線表，使用時應定期校驗

3、儀器上的百分表，本廠一律不附，由用戶單位自行配置

規格：量力環表：10mm0.01mm

軸向位移量表：30mm 0.01mm
