Ev2 靜態變形模量測試儀技術參數

 Ev2 靜態變形模量測試儀技術參數

Ev2 型靜態變形模量測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量。適用于受靜荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測。

通過圓形承載板和加載裝置對地面進行第一次加載和卸載后，再進行第二次加載，用測得的承載板下應力σ和與之相對應的承載板中心沉降值 S，來計算變形模量 Ev2 及 Ev2/Ev1 的值。

二、 產品特點

1、采用進口傳感器及部分元器件，測試精度高。

2、液晶中文顯示，在不同的界面下有相應的中文提示：并帶有背光，在各種環境下都有較好的可視度。

3、自動計算 Ev1、Ev2 及 Ev2/Ev1 值，并顯示曲線。

4、手持式主機，配藍牙微型打印機，現場直接打印，確保測試結果，準確、客觀。

5、USB 傳輸接口，便于與電腦的連接。三、技術參數                      1、承載板

直徑：300mm 厚度：25mm ； 帶手柄和盒式水準器的承載板 ；

2、加載裝置

液壓泵：壓力 100KN ；

高壓軟管：長度 2m ；

可插拔式壓力缸接長桿：1×40mm，1×90mm，1×120mm，1×160mm，2×60mm ； 磁性球接頭上壓板；

3、沉降量測試裝置

三點支撐架(帶有可伸縮、可旋轉杠桿臂，底座可調節) 尺寸： 2320X570X420mm(長 X 寬 X 高)

重量： 12.5Kg ；

4、壓力測試裝置

包括壓力傳感器和連接裝置，壓力傳感器量程：100KN ；

5、位移測試裝置

量程 25mm，精度 0.01mm；

6、可存儲 200 組試驗數據；

7、無線藍牙打印機；

8、型號：TJFH-EV2； 四、儀器構成

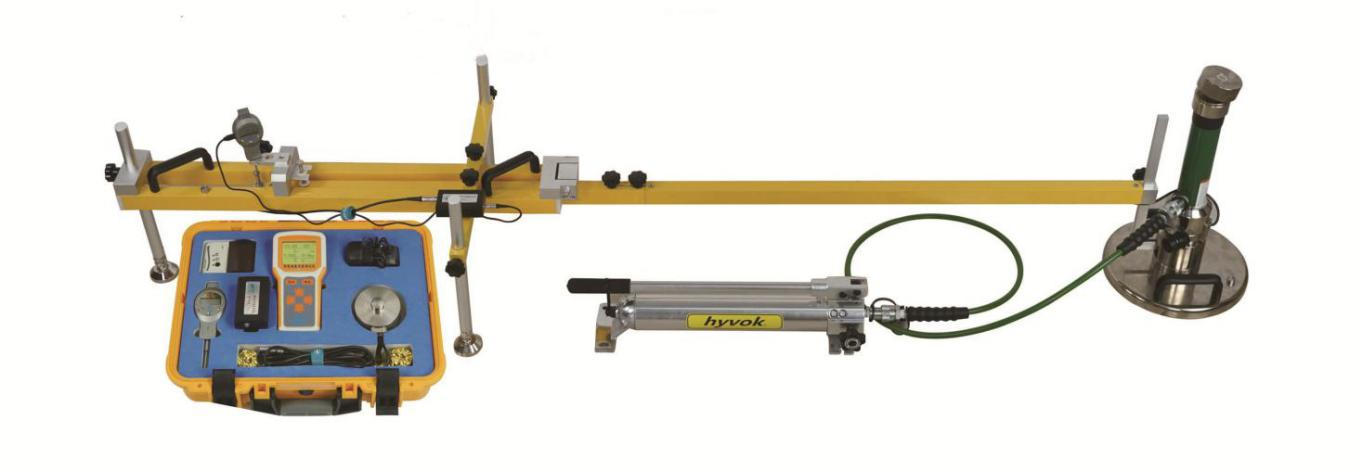

1、承載裝置 2、位移測試裝置 3、壓力傳感器 4、電子測定儀 5、藍牙打印機
