CDX-III多功能磁粉探傷儀技術參數

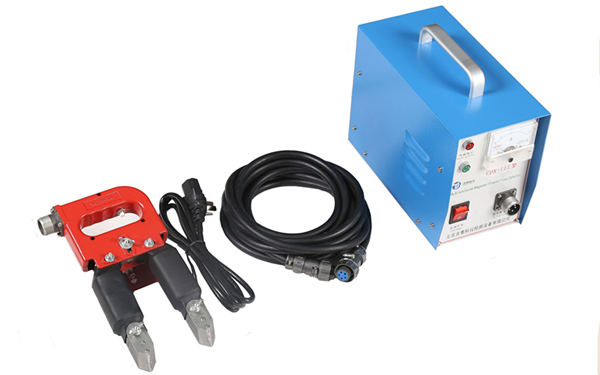

CDX-III多功能磁粉探傷儀

一、概述

 CDX－III磁粉探傷儀是我公司吸收國內外同類產品的優點自行設計生產的新型磁粉探傷設備。采用外加磁場磁化法，使儀器具有體積小、重量輕等優點。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能。

功能選配：

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥5㎏,DC≥18㎏;重量:1㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。

D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥7㎏，DC≥18㎏；重量：1.6㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110㎜,提升力:AC≥12㎏,重量:2㎏.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高。

O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:3㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

二、技術性能

1、電源：AC 220V  ±10％ 50HZ  5A

2、輸出：AC  36V 10A 可選配A.D.E.O四種探頭

3、探傷速度： ≥6米/分

4、探頭溫升：≤60℃

5、工作節拍：建議在長時間連續工作時：

             充磁時間≤3秒，間隙時間≥2秒

6、外形尺寸：260*140*170mm;

7、儀器重量：約9Kｇ。
