100*60型 鄂式破碎機

一、用途

主要用于破碎各種中等硬度的巖石或礦石，是冶金、地質、建材化工等行業實驗室和化驗室中的重要設備。

二、主要技術參數

給料口尺寸：100*60毫米

最大給料尺寸：45毫米

排料口尺寸： 6-10毫米

生產率：   230-400公斤/小時

電動機型號：  JO2-22-4

轉速：1400轉/分

功率：1.5千瓦

外形尺寸（長*寬*高）：355*330*377.5毫米

重量：100公斤

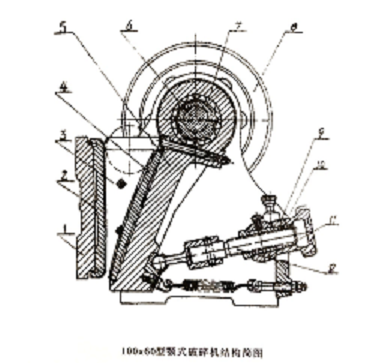

三、產品結構

本機器主要由機體、偏心軸、連桿、顎板以及調節機構等主要部分組成，經三角皮帶將動力傳給連桿，帶動活動顎板，破碎物料。出料粒度通過手輪、橫桿等進行調節。

機體1是由鑄鐵制成。上部有支承偏心軸6的孔，前壁裝有固定顎板2，后壁裝有調節螺桿12等裝置，兩側均裝有襯板3.

偏心軸6兩側的圓錐滾子軸承支撐于機體上，兩端安裝皮帶輪8及飛輪，中間的兩圓錐滾子軸承7與連桿5連接。

連桿5是由球墨鑄鐵制成，上面裝有活動顎板4，下面的凹槽作調節機構的支撐點。

調節機構作用是調節，控制出料粒度。它是通過傳動小手輪9帶動螺母10與調節螺桿12產生相對運動從而達到調節的控制的目的。調節機構的一端支撐在連桿上，另一端通過橫桿11支撐于機體上。

顎板2、4采用耐磨性好的高錳鋼鑄成。

四、安裝及使用注意事項

1、機體安裝基礎必須牢靠、平整，以防機體受力不均引起破裂。

2、試車前必須檢查名緊固螺絲是否旋緊，用于轉動皮帶輪是否靈活，發現不正常應以排除方可試車。

3、試車必須空載試車，空試時旋動小手輪以檢查調節機構是否靈活?？蛰d半小時后無異?，F(xiàn)象方可使用。

4、破碎物料的硬度最好不要超過中等硬度，以免加零件的損壞減少壽命。

5、為了出料方便，安裝時可適當提高整機的安裝高度。

100*60型 鄂式破碎機

主要技術參數

給料口尺寸：100*60毫米

最大給料尺寸：45毫米

排料口尺寸： 6-10毫米

生產率：   230-400公斤/小時

電動機型號：  JO2-22-4

轉速：1400轉/分

功率：1.5千瓦

外形尺寸（長*寬*高）：355*330*377.5毫米

重量：100公斤

產品結構

本機器主要由機體、偏心軸、連桿、顎板以及調節機構等主要部分組成，經三角皮帶將動力傳給連桿，帶動活動顎板，破碎物料。出料粒度通過手輪、橫桿等進行調節。

機體1是由鑄鐵制成。上部有支承偏心軸6的孔，前壁裝有固定顎板2，后壁裝有調節螺桿12等裝置，兩側均裝有襯板3.

偏心軸6兩側的圓錐滾子軸承支撐于機體上，兩端安裝皮帶輪8及飛輪，中間的兩圓錐滾子軸承7與連桿5連接。

連桿5是由球墨鑄鐵制成，上面裝有活動顎板4，下面的凹槽作調節機構的支撐點。

調節機構作用是調節，控制出料粒度。它是通過傳動小手輪9帶動螺母10與調節螺桿12產生相對運動從而達到調節的控制的目的。調節機構的一端支撐在連桿上，另一端通過橫桿11支撐于機體上。

顎板2、4采用耐磨性好的高錳鋼鑄成。

安裝及使用注意事項

1、機體安裝基礎必須牢靠、平整，以防機體受力不均引起破裂。

2、試車前必須檢查名緊固螺絲是否旋緊，用于轉動皮帶輪是否靈活，發現不正常應以排除方可試車。

3、試車必須空載試車，空試時旋動小手輪以檢查調節機構是否靈活。空載半小時后無異?，F(xiàn)象方可使用。

4、破碎物料的硬度最好不要超過中等硬度，以免加零件的損壞減少壽命。

5、為了出料方便，安裝時可適當提高整機的安裝高度。
