LBT型 粗粒土垂直滲透變形儀

一、簡介

本試驗符合SL237-056-1999水電水力工程粗粒土試驗規程和GB/T50123-2019《土工試驗方法標準》，試驗方法采用滲透水流從下向上，適用于粗粒土，用于測定粗粒土的滲透系數，干密度空隙率，滲透降坡，滲流流速等參數。

二、技術參數

1、試筒尺寸：ф300mm

2、試筒高度:  600mm

3、加荷設備：1套（杠桿加壓）

4、供水箱規格：160*160*200mm

5、控制：液晶屏

6、整機重量：550KG

三、儀器結構

本儀器由：機箱、試件桶、供水箱、加荷設備、水箱提升設備、液晶顯示屏、軟管等部件組成

1.供水設備：不銹鋼水箱（可保持常水頭試驗）、橡皮管、提升架

2.加荷設備：活塞桿、加荷框架、加荷杠桿和表分表支架

3.量測設備：測壓管。

注：其它均由實驗室自行配備

LBT型 粗粒土垂直滲透變形儀

四、使用步驟

    1.將試件桶的上桶及中桶取下，在下透水板上面鋪一層濾網，然后在濾網的邊緣涂抹一層防水材料（要求使用：油泥或橡皮泥），中桶法蘭和下桶的法蘭固定到一起，用螺栓固定緊。

    2.右側不銹鋼水箱位置下降，然后將一定量的熱水注到水箱中，打開試件桶下桶的下方閥門及上方排氣閥門，給下桶沖水排氣，待排氣孔出水后，說明下桶已充滿水；繼續提升右側不銹鋼水箱的水位（可直接注水，也可直接提升水箱的高度，均可。每次提升1cm，待水箱水位與試樣中水位相等，并停10min后，再次提升水箱的高度），水由試件桶的底部向上滲入，使試件緩慢飽和。

    3.待試樣筒水位達到溢流口位置時，開始調節初始滲透坡降（根據細粒含量大致判別試樣滲透變形的破壞形式，選擇初始滲透坡降及滲透坡降的遞增值）。

    4.在每次調節初始滲透坡降后30min至1h后，測記測壓管水位，并用量筒測讀滲水量3次。每次測度間隔時間一般為10至20min。同時測讀水溫、室溫。對非管涌土，測讀間隔時間可適當延長。仔細觀察實驗過程中出現的各種現象，如水的渾濁程度、冒氣泡、細顆粒的跳動、移動或被水流帶出、土體懸浮、滲流量及測壓管水位的變化等，并描述記錄于記錄中。

    5.如果連續4次測得的水位及滲水量基本穩定，又無異常現象，即可提升至下一級水頭。

    6.當水頭不能再繼續增加時，即可結束試驗

五、儀器的保養

1.做完試驗后一定要把水放掉，以防長時間的放置出現氧化生銹現象

2.試件桶里面的土樣要清理干凈，臺面不得有污漬

3.切記斷開電源

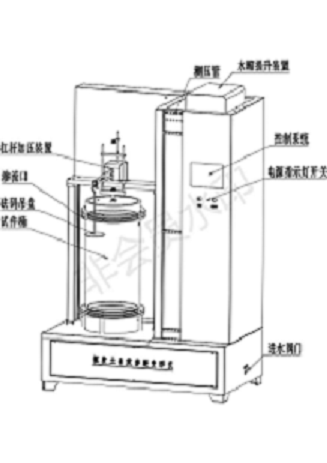

六、儀器結構示意圖
