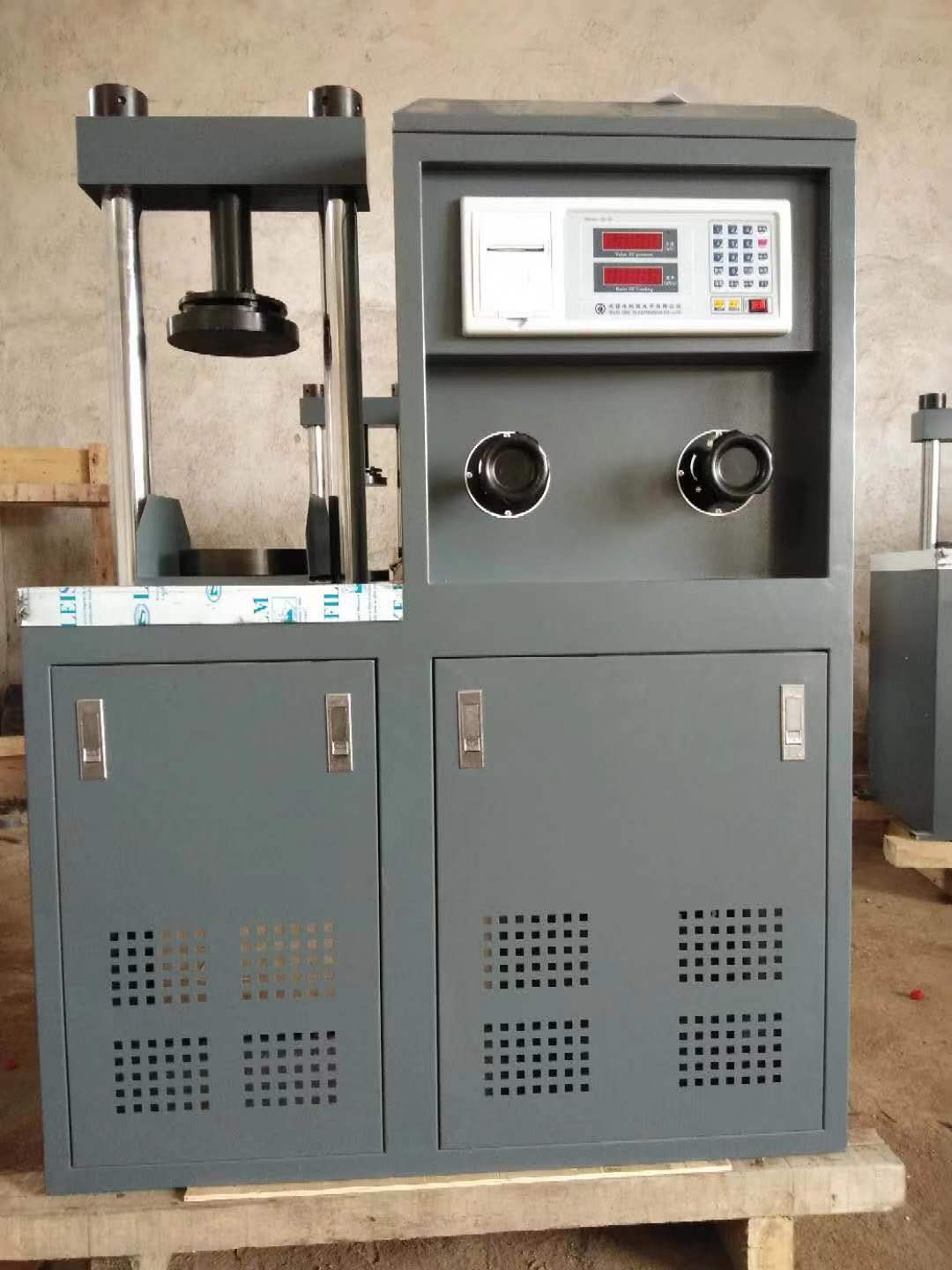

水泥壓力試驗機DYE-300

水泥壓力試驗機結構原理
 本機由機架、油泵、送油閥、回油閥及控制顯示裝置組成，各部件均安裝于下箱體上構成一個整體。根據用戶需要,本機還可配有抗折夾具、抗劈裂夾具各一套（見圖三）。
1．機架部件，如圖一所示
 機架部件由下箱體（1）、橫梁（6）借兩根立柱（4）連成一個固定整體。橫梁下裝有凹球座（7）和上承壓板（5）；下箱體上裝有工作油缸（10）、活塞（9）、下承壓板（3）和防塵罩（2）；上下承壓板的平行靠凹球座調整。工作油缸與工作活塞是精密偶件，在油缸的內壁上部嵌有復合密封圈來達到密封（微量溢油是允許的，油缸壁上專門設有溢油通道），這種結構可以使工作油缸與活塞之間的摩擦減少到極小限度，從而保證了試驗機的精度。
上、下承壓板均經過處理后磨平，下承壓板的圓刻線直徑Φ101用于幫助操作者放置試件及抗壓夾具時對準中心。
2．五柱油泵
    本機采用的是五柱軸向高壓油泵。油泵體內的柱塞與柱塞套均采用優質合金鋼并經熱處理和精密研磨制成，其配合面具有相當高的質量，性能良好工作效率較高。
 當油泵在初次運轉時，可能會出現技術由于內部空氣的存留而打不出油的現象，此時可將油泵出油管螺套松開，使內存空氣排出，然后旋緊螺套。
油箱安放于箱座內，其儲油量較大，所以，即使試驗機較長時間工作，也不致使油液溫升過高而影響測力精度，油箱的油量可通過油窗進行觀察。
3．送油閥
    送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。進油囗接通油泵，當旋轉手柄時，帶動送油閥芯可使閥門緩慢地打開，此時油泵所供之壓力油通過閥門經過油管送至工作油缸，流量大小可以調節。當送油閥芯左移時，油門小，甚至完全關閉送油閥時，則油泵所供之油在送油閥腔內推動減壓閥芯左移到回油管位置時，壓力油即與三通閥接通、壓力油經油管經單向閥進工作缸或經卸荷閥流回油箱。由于減壓閥芯的左端一個彈簧壓力使之關閉回油管路，只有當閥芯右端的油壓達到一定限度時才能打開回路。
4．回油緩沖閥
回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降，此時操作人員即打開北京航天華宇試驗儀器有限公司回油閥卸荷，油缸中的高壓油將流回油箱。
水泥壓力試驗機DYE-300    5.控制系統
本測力儀能夠把測得的力值數據由單片機根據使用要求進行處理，能進行打印，數據保存，數據聯網，數據網絡傳輸。
數顯式水泥壓力機主要技術參數
 額定工作電壓：    　　交流220（380）V（±10%）
  功耗：              　≤50VA
  非線性、重復性誤差：　≤±0.7%
  工作環境：         　　室溫（0 ～ 40℃）范圍內 。相對溫度不大于80% 。
  打印機尺寸：       　　57mm x 103mm
儀表保險絲：       　 10A

水泥壓力試驗機DYE-300本測力儀能夠把測得的力值數據由單片機根據使用要求進行處理，能進行打印，數據保存，數據聯網，數據網絡傳輸。

水泥壓力試驗機DYE-300  機架部件由下箱體（1）、橫梁（6）借兩根立柱（4）連成一個固定整體。橫梁下裝有凹球座（7）和上承壓板（5）；下箱體上裝有工作油缸（10）、活塞（9）、下承壓板（3）和防塵罩（2）；上下承壓板的平行靠凹球座調整。工作油缸與工作活塞是精密偶件，在油缸的內壁上部嵌有復合密封圈來達到密封（微量溢油是允許的，油缸壁上專門設有溢油通道），這種結構可以使工作油缸與活塞之間的摩擦減少到極小限度，從而保證了試驗機的精度。
上、下承壓板均經過處理后磨平，下承壓板的圓刻線直徑Φ101用于幫助操作者放置試件及抗壓夾具時對準中心。
