YP-175盤式研磨機主要用于中等度礦石及水泥熟料，是冶金、地質、建材、化工等行業實驗室或化驗室的主要設備之一。該設備操作方便，防塵性能好，外表美觀。

技術參數

1：磨盤直徑 ----- φ175

2：給料zui 大粒度 -- ≤4mm

3：出料粒度 ------ ≤0.15 mm

4：生產率 ----- 25㎏/h

5：主軸轉速 ------ 900r/min

6：功率 ------ 1.1KW

7：外形尺寸 ------ 600*360*610

8：重量 -------- 90Kg

結構組成

主要由支架、軸承座、研磨座、動磨盤、定磨盤、活動研磨蓋、皮帶輪及電機組成。

 工作原理

電機帶動皮帶輪旋轉，皮帶輪帶動主軸上的動磨盤旋轉，使動磨盤和定磨盤產生相對旋轉運動，使在兩盤中間的物料粉碎，并從兩盤縫隙中落在落料箱中。出料粒度可通過調節手輪來調節兩盤的間隙達到控制粒度目的。

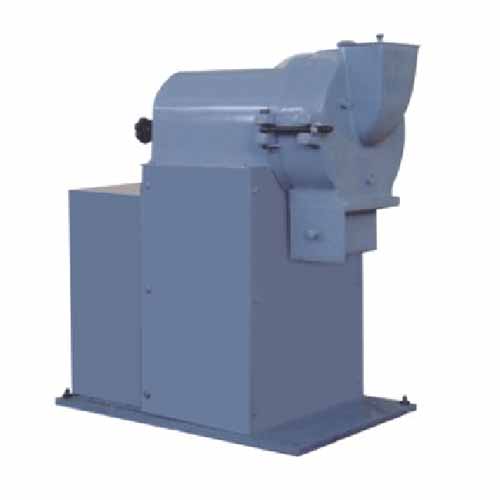

YP-175盤式研磨機

試機使用及保養

1. 試機：

試機前打開前蓋，看轉動皮帶是否轉動靈活，如不靈活應放松調節手輪，然后再轉動皮帶直至靈活。檢查各緊固件是否緊固，鎖緊蝶形螺母，方可試車，試車時不可放物料。

2. 使用：

打開活動研磨蓋上的塞子，松開蝶形螺母，調節手輪，從塞孔中看兩磨盤間隙不要太大，但太緊也會造成啟動困難。鎖緊蝶形螺母，塞緊塞子，把物料從活動研磨蓋的入料口加入，接通電源工作。若發現出料粒度達不到要求，應調節手輪，直到滿足要求為止。工作時兩個蝶形螺母都要鎖緊，否則影響使用。工作結束切斷電源，從落料箱中取出物料。調換試樣，為了使化驗數據準確，可松開蝶形螺母Ⅱ，打開活動研磨蓋(15)，用刷子刷凈工作室內殘留物。

3. 保養：

打開整機的上罩殼，擰出兩導向螺釘，向內注入潤滑油即可，然后將兩導向螺釘旋入(注意，不可預緊兩軸承套，否則軸承套潤滑不靈活，調節手輪無法調節兩磨盤間隙)。蓋好上罩殼。須更換動磨盤時，用扳手松開三只固定動磨盤的螺釘即可。

技術參數

1：磨盤直徑 ----- φ175

2：給料zui 大粒度 -- ≤4mm

3：出料粒度 ------ ≤0.15 mm

4：生產率 ----- 25㎏/h

5：主軸轉速 ------ 900r/min

6：功率 ------ 1.1KW

7：外形尺寸 ------ 600*360*610

8：重量 -------- 90Kg

注意事項：試機前打開前蓋，看轉動皮帶是否轉動靈活，如不靈活應放松調節手輪，然后再轉動皮帶直至靈活。檢查各緊固件是否緊固，鎖緊蝶形螺母，方可試車，試車時不可放物料
