波紋管內徑測量儀說明書

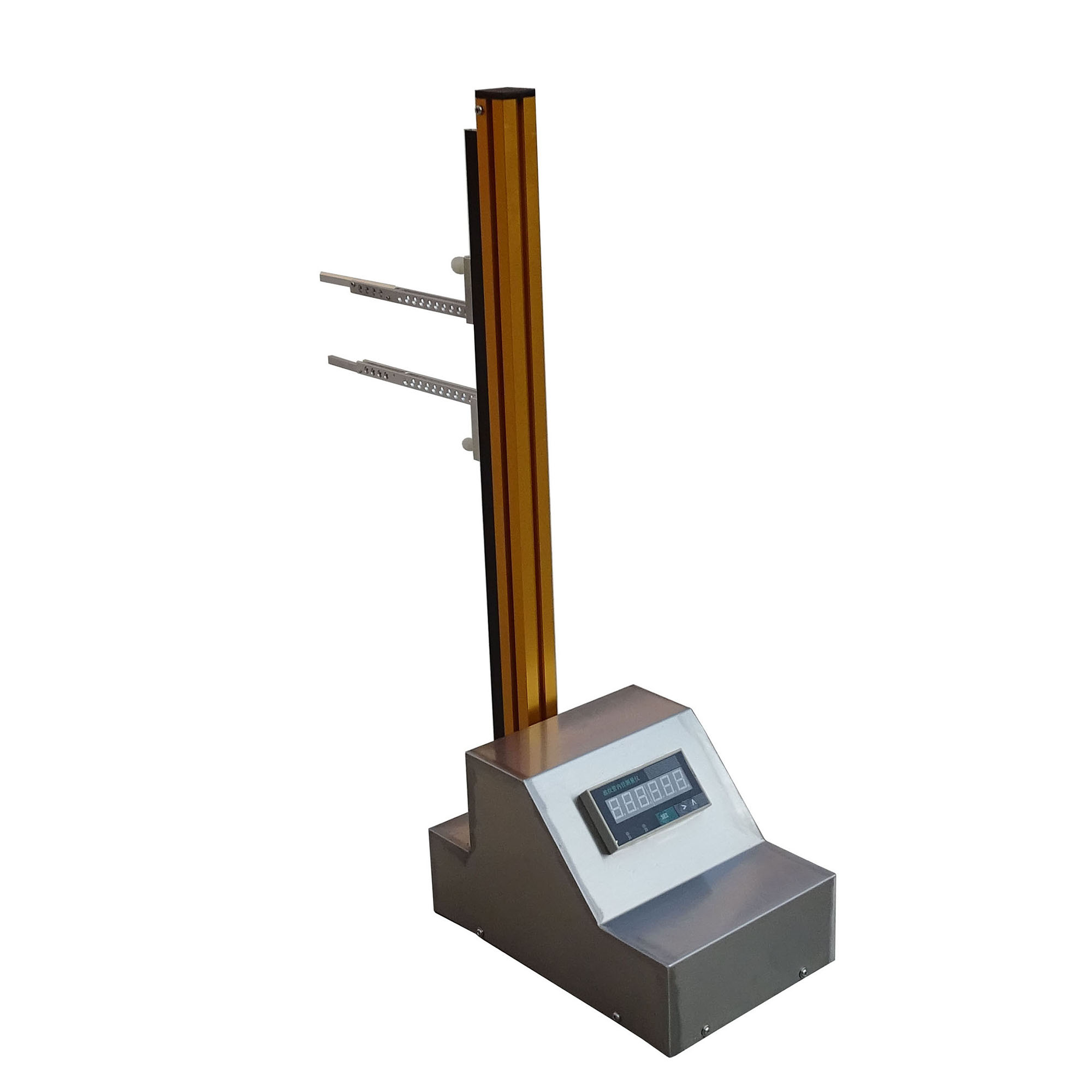

GBT9647-5波紋管內徑測量儀

一、簡介：

波紋管內徑測量儀用于預應力混凝土橋梁用波紋管環剛度試驗內徑測量。滿足交通部《JT/T529-2016 預應力混凝土橋梁用塑料波紋管》和《GB/T9647-2015熱塑性塑料管材環剛度的測定》的要求。

二、主要技術參數：

測量波紋管規格：Φ22mm～Φ350mm，Φ22mm～Φ750mm，Φ22mm～Φ1050mm，Φ22mm～Φ1200mm，Φ22mm～Φ1450mm，Φ22mm～Φ1650mm，Φ22mm～Φ1950mm，Φ22mm～Φ2250mm，Φ22mm～Φ2550mm。

1、測量分辨率：0.1mm（LED數字顯示）

2、測量精度：試樣內徑±0.5%

3、變形量精度：±0.1mm（變形量的1%）

4、電源：220V×50Hz

5、重量：5kg

三、安裝校對：

1、儀器平放于工作臺。

2、接上220V電源。

3、移動其中一測量標尺使其接近另一標尺，按一下數顯表向右鍵歸零初始值是22，然后用標準量具檢測其準確度。

4、校對完畢。

四、操作：

在線測量波紋管壓縮變形

1、將儀器放于試驗機工作平臺上。

2、把測量標尺深入到波紋管內，如果試驗機的下壓板上升，將上測量標尺接近波紋管上管壁，下標尺接近波紋管下管壁，此時數顯表的讀數就是管子的內徑尺寸。

3、開動試驗機，試驗機的工作平臺開始上升，壓縮波紋管變形，下標尺隨工作平臺的上升移動，數顯表的讀數隨之變化。

五、儀表校對：

按功能鍵（SET)，進入?yún)?shù)設定狀態，按向右的鍵，選擇A，再按（SET)鍵，改變A值或大或小對儀表進行校對。等五秒以后儀表自己保存并退回到工作狀態。

六、裝箱單：

1、測量機架   —————   一套

2、使用說明書 —————   一份

3、合格證     —————   一份
