LHGP-3傅立葉變換紅外光譜儀技術參數

LHGP-3傅立葉變換紅外光譜儀技術參數

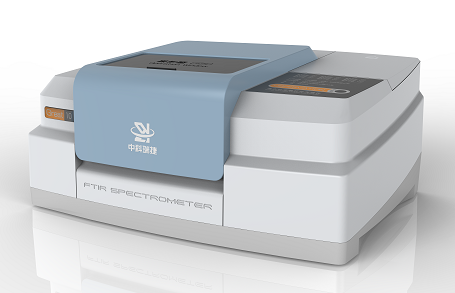

儀器簡介

LHGP-3傅立葉變換紅外光譜儀是我司精心自主研發的產品，它具有安裝便捷、使用簡單、維護方便等特點，是材料科學、生物醫藥、石油化工、食品安全等行業不可或缺的光譜分析儀器，同時，它也是高校、研究所等機構相關專業必備的實驗室分析儀器。自上市以來占據國內市場主導地位，并贏得了廣大用戶的支持與信賴。

實驗原理

利用干涉儀干涉調頻的工作原理，把光源發出的光經邁克爾遜干涉儀變成干涉光，再讓干涉光照射樣品，接收器接收到帶有樣品信息的干涉光，再由計算機軟件經傅立葉變換即可獲得樣品的光譜圖。

儀器特點

技術先進性，整體設計成熟、合理

LHGP-3傅立葉變換紅外光譜儀引進了國外先進的技術并借鑒了當今世界上最先進的設計理念，其產品性能及主要技術指標已達到國際同類產品的水平。

5. 采用大通光孔徑的鍍金反射鏡做為干涉儀的動鏡與定鏡，具有卓越的能量效率；

6. 離軸鏡采用 SPDT 切削工藝，具有卓越的光學效率和系統一致性；

7. 主要部件采用對針定位安裝，無需調整，大大增強儀器的穩定性并減少了維護成本；

8. 智能的人機交互設計，無論您是否接觸過傅立葉變換紅外光譜儀，都能迅速上手并熟練使用；

9. 獨有光譜數據采集預覽全程監控模式，采集過程一覽無余；

10. 推拉式樣品倉門設計，大大減小外界空氣中水和二氧化碳對實驗測試結果的干擾。

11. 超大樣品倉設計，方便接駁各種附件。

12. 儀器設計緊湊、小巧輕便，它具有安裝便捷、使用簡單、維護方便等特點，整體重量僅 14Kg，節省實驗臺空間；

安全穩定易維護

1. 采用高效節能的電學系統設計，正常工作，整機功耗不到30W，綠色安全節能。

2. 密封干涉儀設計，帶自動保護提醒裝置，濕度觀察窗采用7度前傾設計，濕度指示卡采用紅藍變色方案，更符合人體工程學原理且易于觀察，儀器無需開蓋即可更換干燥劑，維護更簡單。并采用了帶有防潮膜的分束器以及超大容量的干燥劑盒，提升數倍防潮能力。

3. 主要部件進口

◆干涉儀采用平面鏡（非搖擺雙動鏡）電磁驅動邁克爾遜干涉儀，具有連續動態調整功能，無需光學補償。自動優化系統能量，無需人工調整；

◆帶有防潮膜的高靈敏度進口DLATGS接收器；

◆高能量、高效率、長壽命進口陶瓷光源；

◆高性能的進口VCSEL激光器；

◆進口特種鋼材導軌，重載荷，超低摩擦，保證了數據的穩定性及重復性。

功能強大智能操作軟件設計

1. 智能的人機交互和操作指引設計，無論您是否接觸過傅立葉紅外軟件，都能 迅速上手并熟練使用；

2. 譜圖庫：提供常規標準圖譜庫約1800張，另外可提供多種專業紅外圖譜庫（約22萬張），覆蓋各種行業，滿足常規檢索外，用戶也可以自定義新的譜庫進行檢索，靈活方便。圖譜庫包括：國家藥典譜圖庫，國家獸藥典譜圖庫，橡膠譜圖庫，氣體譜圖庫，高分子譜圖庫，蛋白質和氨基酸譜圖庫，司法譜圖庫（危險品，化學品，藥品等），無機物譜圖庫，有機物譜圖庫，溶劑譜圖庫，食品添加劑譜圖庫，香精香料譜圖庫，涂料譜圖庫等等；

3. 獨有光譜數據采集預覽全程監控模式，隨時發現；

4. 功能包括數據采集數據處理、譜庫檢索、譜圖解析等。要求全部漢化，可用中文對譜圖進行標注。實時顯示系統當前所處的狀態，并實時給出主要元器件的電流、電壓、溫度值，指示出故障問題并指導使用者如何解決故障問題；

6. 高靈敏度譜圖比對軟件，適用于不同樣品與多個參考譜圖的相關性比對，包括標準 QC/QA 比對和高靈敏度比對；

7.  譜圖直接可以轉換成 JCAMP 格式以及其它供應商譜圖格式；具備全功能報告生成格式和電子實驗室記錄本功能。

高性能電子系統

24 位、500KHz 的 A/D 轉換，高速 USB2.0 接口，兼容 USB3.0，達到光譜數據實時采集，保證了數據的真實性和可靠性。

規格參數

9. 光譜范圍：7800～350 cm^-1

10. 分辨率：優于1.0 cm^-1

11. 波數精度：≤0.01cm-1

12. 信噪比：優于15000:1／優于30000:1（P-P值，4cm-1，一分鐘掃描） 可選

13. 分束器：KBr基片鍍鍺（進口）

14. 光源:高能量、高效率、長壽命陶瓷光源（進口）

15. 干涉儀：30度入射角Michelson干涉儀

16. 接收器：帶有防潮膜的高靈敏度DLATGS接收器（進口）

13. 數據傳輸接口：USB2.0（兼容3.0）

14. 支持系統：Windows XP、Windows Vista、Windows 7、Windows 8、Windows 8.1、Windows 10

15. 尺寸:450mm×350mm×235 mm

16. 重量：14Kg

應用行業

食品藥品及其包裝材料的測試

塑料、橡膠、尼龍、樹脂等高分子材料的鑒定

瀝青溯源及SBS含量測定

脂肪酸甲酯含量測定

礦物絕緣油、潤滑油結構簇組成的測定

車用汽油中典型非常規添加物的識別與測定

硅晶體中碳氧含量的測量

紡織纖維鑒別

水晶Q值測定

建筑玻璃參數測定… …

ATR衰減全反射法

   配置：ATR附件（即單次衰減全反射附件）

ATR附件                    ATR附件

原理：

ATR附件基于光內反射原理而設計。從光源發出的紅外光經過折射率大的晶體再投射到折射率小的試樣表面上，當入射角大于臨界角時，入射光線就會產生全反射。事實上紅外光并不是全部被反射回來，而是穿透到試樣表面內一定深度后再返回表面。在該過程中，試樣在入射光頻率區域內有選擇吸收，反射光強度發生減弱，產生與透射吸收相類似的譜圖，從而獲得樣品表層化學成份的結構信息。

適用范圍：

常規的透射光譜可用壓片或液體池法進行測量，但是對于某些特殊樣品，難熔、難溶及難粉碎的試樣（如塑料聚合物、橡膠等），透射光譜存在制樣困難的問題。衰減全反射（Attenuated Total Refraction，ATR）紅外附件可以完美的解決這些問題。它具有制樣簡單、無破壞性、檢測靈敏度高、對樣品大小及含水量無特殊要求、測量區域小等特點。

ATR法操作步驟如下：

1）將樣品直接放置于ATR附件的晶體和頂針之間，較平整的一面貼上ATR晶體上。

2）擰緊手扭，即可進行樣品測試。再經過傅立葉紅外變換紅外光譜儀測試，從而獲得樣品的光譜圖，再根據紅外圖譜的特征峰進行定性分析。

注：ATR附件也可用來測試常規液體和固體粉末樣品。

測試完成后，一定要用無水乙醇將ATR的壓頭及其他附件等都要擦拭干凈，并保持樣品倉清潔干凈。
