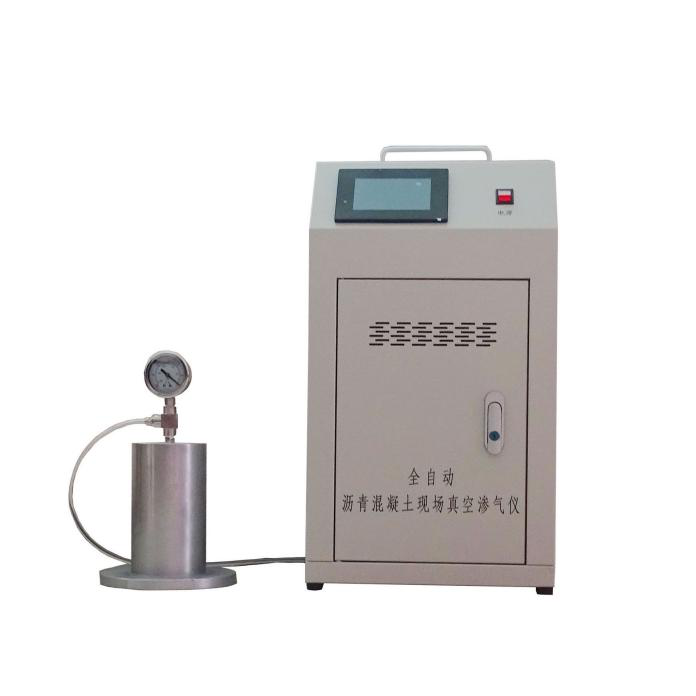

LHSQ—514型全自動瀝青混凝土現場滲氣儀技術參數

LHSQ—514型全自動瀝青混凝土現場滲氣儀技術參數

一 、目的與適用范圍

全自動瀝青混凝土現場真空滲氣儀符合中華人民共和國水利部發布的SL-514-2013水工瀝青混凝土施工規范。全自動瀝青混凝土現場真空滲氣儀用于檢驗和評價鋪筑瀝青混凝土的不滲透性。

二 、主要技術參數

1、壓力測量范圍：0~90Kpa

2、試件標準：φ100x200mm高

3、儀器尺寸：350x252x650mm

4、電源電壓：12V鋰電池供電

5、額定功率：30W

三 、儀器的使用方法

1、儀器在外出使用前應將電充滿，充電器為紅燈的時代表正在充電，綠燈為電已充滿。

2、打開電源開關，在主界面中點擊“開始”按鍵設備將自動完成抽氣、保壓和計算過程，直至顯示結果；如想中途停止直接點擊“停止”按鍵。

3、歷史記錄頁面，可保存7條歷史記錄，滾動記錄，點擊“歷史清除”按鍵將清除所以歷史記錄。

4、設置頁面，壓力修正值可微調壓力傳感器測量值（正為加，負為減）；點擊“時間設置”按鍵可進入時間設置頁面；設置完成要點擊“保存”按鍵否則不保存。

5、密封膩?zhàn)?，密封賦子用于對真空滲氣儀鋼筒法蘭口的密封，可用亞麻油賦子或其他密封膩?zhàn)用芊狻?/span>

四 、試驗步驟

1、將滲氣儀放在檢測部位附近比較穩定、平整的部位，并將鋼桶取出。

2、在瀝青混凝土檢測表面和鋼筒法蘭之間鋪設密封膩?zhàn)?，并確保不漏氣。

3、打開電源，在主頁面設置場地編號和目標壓力值。

4、點擊開始按鍵真空泵抽氣，使鋼筒的相對真空度達到設定的-85kPa，設備自動斷開真空泵。穩定1min后，滲氣儀自動算出結果并顯示結果。

5、檢測結果的判定標準為：當相對真空度的變動值不大于3kPa時，則判定瀝青混凝土不滲透。

6、瀝青混凝土表面應干燥。

7、在夏季，試驗不應在每天最熱的時候進行，以防瀝青混凝土流動或向真空鋼筒內凸起。

8、如果瀝青混凝土表面不平整，應對表面小心加熱，并用振動夯錘壓平后再進行試驗。

五、注意事項

1、儀器內裝有空氣干燥裝置，保障進入真空泵內的氣體為干燥氣體，若因錯誤操作發現有水抽入至管路中需打前門，將干燥裝置打開進行干燥處理。

2、試驗結束以后，應及時清洗試筒，擦干試筒、及儀器各處的水跡。

3、嚴禁因操作失誤灑落出的水滴滴入儀器箱體。
