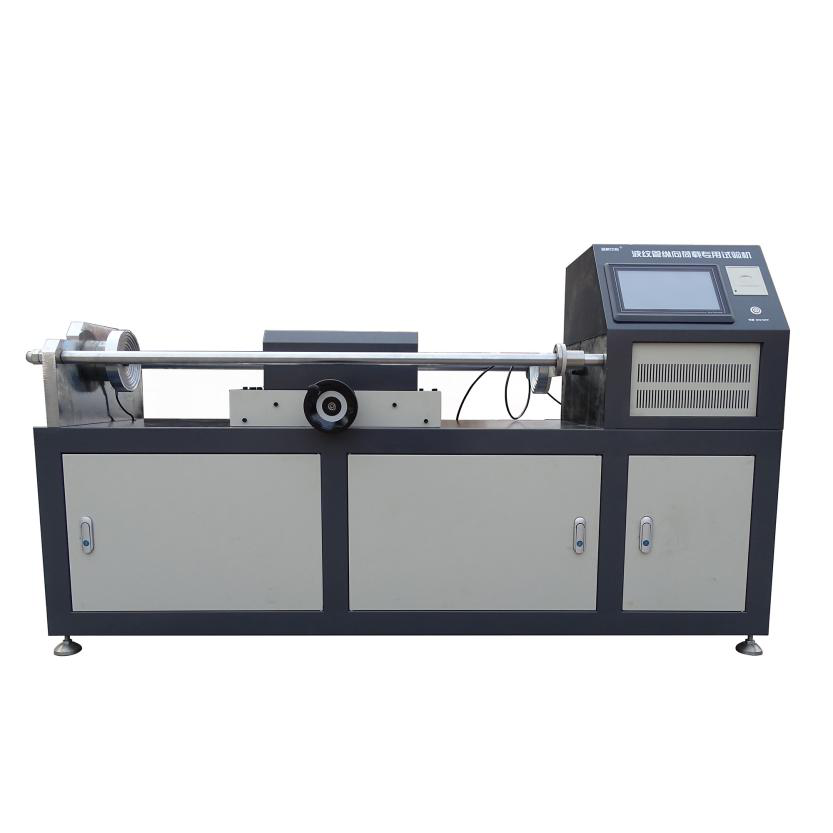

LHNS-529B塑料波紋管縱向荷載試驗機（臥式）技術參數

LHNS-529B塑料波紋管縱向荷載試驗機（臥式）技術參數

一、適用范圍：

本機適用交通行業標準JT/T529 預應力混凝土橋梁用塑料波紋管，用于測定塑料波紋管的局部縱向荷載參數。

塑料波紋管縱向荷載性能試驗截取長 1100mm 的塑料波紋管管節試樣，不用內襯，施加縱向荷載 (N) ，持荷 10min ，記錄前后所施加荷載及其管節壓縮量 ，計算壓縮量。

 二、依據標準：

 →JT/T529-2005預應力混凝土橋梁用塑料波紋管

→GB/T18477.1-2007埋地排水用硬聚氯乙烯(PVC-U)結構壁管道系統 第1部分：雙壁波紋管材

→GB/T21238-2007《玻璃纖維增強塑料夾砂管》

重要特點：

→人體工程學設計，機宜人、人適機，符合人-機-環境系統，高效、健康、舒適、安全。

→精密無間隙滾珠絲杠、高剛性、高穩定性的載荷機架，無振動沖擊、流線型一體化制作，機架尺寸可定制。

→高精度測力傳感器，線性寬，穩定性好，保證載荷測力精度。

→高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

→內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。

→多種完善的試驗夾具，快速更換；

→寬泛的測試速度0.001～600mm/min

→內置式全數字閉環、多通道、多功能、易操控的HRJ-Test測控軟件；多種標準方法（國標、國軍標、英標、美標、德標、日標、意標、俄標、法標、澳標、歐標等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。

→試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。

→載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

→過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮?。粷M度自調。

→操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。

→標準模塊；權限管理模塊、試驗?zāi)K、控制模塊、分析模塊、查詢模塊、輸出模塊等。

→操作提示和向?qū)Чδ堋?/span>

→靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

→試驗結束自動返回，智能、高效、快捷。

→多重保護功能：載荷力過載保護；過流過壓保護；試樣破斷時安全保護；試驗結束自動保護等。

三、重要參數：

1、試驗機等級：1級。

2、試驗力大值：25kN

3、測量范圍：0.4%-100% FN

4、示值相對誤差：優于±1％

5、位移：分辨力：0.001mm示值相對誤差：優于±1％

6、速度：調節范圍：0.005mm/min ~ 600mm/min  無級調速示值相對誤差：優于±0.5％

7、主機參數：壓縮行程：600mm

8、壓縮空間：1200mm

9、實驗寬度：400mm

10、主機外形尺寸（寬×高×長）：686×1200×1680(mm)

11、主機重量：約600kg

6、工作環境及電壓：

室溫：10℃～35℃，相對濕度：20%～80%，

主機電源 ：?jiǎn)蜗?/span>  ~220V  ±10％ 50Hz ，功率0.4kW。：

 四、控制器及操作說明

1. 力值顯示框：  顯示0-25kn實時力值

2. 壓縮位移顯示框：僅在試驗開始后有效，顯示波紋管壓力位移，由電機數字脈沖計算所得。

3. 試樣類型： 輸入純數字50-60-75-90……等波紋管尺寸，試樣類型對試驗結果無影響，僅作為結果記錄。

4. 試樣長度：試驗規范要求試樣長度1100mm，輸入實際試樣長度，此項數據關聯試驗結果。

5. 試驗力值：  試驗時對波紋管試樣施加的恒定力值，由伺服電機控制實時進行補償。精度可達±0.003kn。最大力值25kn。

6. 試驗定時： 設定試驗保持時間，0-9999秒。達到此設定值試驗結束-伺服電機不再提供恒壓力。試驗開始按鍵轉變?yōu)檎顟B(tài)。

7. 試驗速率： 按下試驗開始后的壓力盤的運行速率  1-120mm/min任意設置。建議設置在50mm以下。過快的試驗速率容易力值過沖。對試驗結果造成影響。

8. 運行速率：手動操作進退速率，1-120mm/min任意設置。

波紋管縱向荷載試驗機試驗方法

試驗前通電并進行進退操作測試設備狀態，將測試空間范圍調節至大于所測管材長度。準備長度1100mm--直徑50-130mm范圍波紋管-或其它測試管材。將試樣裝夾—此項需注意中間穩定夾具僅作為防控波紋管實驗中彎折-不宜將波紋管夾持過緊。稍稍感覺受力即可。

然后手動操作壓盤前進至波紋管兩端與壓盤均接觸即可。確認試驗狀態可靠后。按下開始試驗按鍵。此時壓縮位移開始計值。達到設定的力值后，伺服電機自動進行恒壓力調節。無需干涉。當達到設置時間后試驗自動停止。可打印或保存試驗結果。
