LHBM-529波紋管密封性試驗儀技術參數

一、簡介：

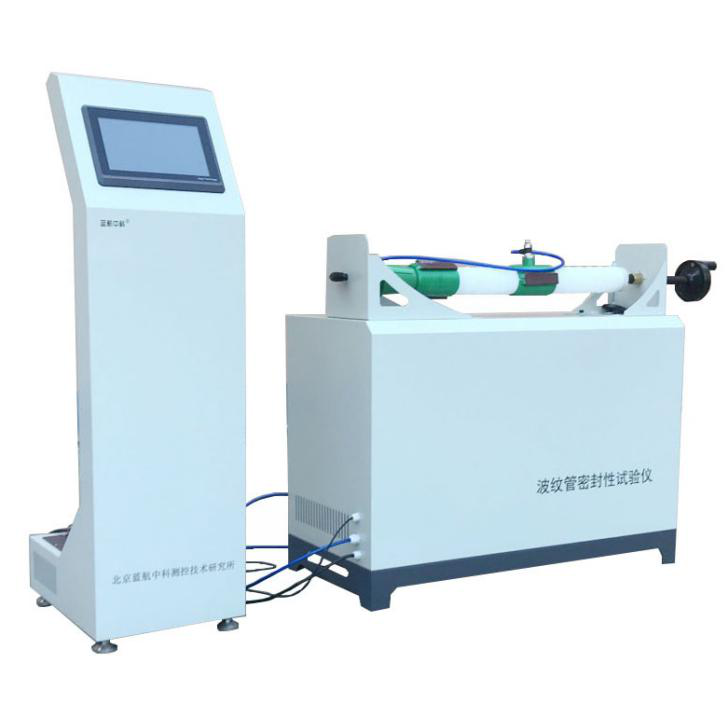

本機根據中華人民共和國交通運輸部JT/T529-2016《預應力混凝土橋梁用波紋管》規范技術要求研發生產，用以測定多種型號波紋管的密封性能。配置真空泵和數字負壓傳感器，和各種錐形膠塞及專用加持工作臺。

二、技術參數

真空泵功率    ：              2.2kw

電壓          ：            220/380    AC

負壓精度      ：            0.01  KPa

整機重量      :             130 kg

觸屏          ：            10.1   寸

專用工作臺外形：        1000*700*450 mm（長*高*寬）

控制柜外形    ：        350*1200*450    （長*高*寬）

支持試件規格  ：        50-60-75-90-100-115-130 型波紋

三、試驗方法：

將兩根波紋管管節，管節接頭和連接頭安裝好置于專用工作。兩端用合適規格錐形膠塞密封。然后絲杠對膠塞施加一定力值使錐形膠塞密封可靠。管節接頭排氣孔連接真空管。啟動真空泵測定真空度。真空度不大于-0.07mp即為合格。

四、控制界面功能：

  1： 實時顯示負壓曲線（每秒刷新一次連續記錄2小時）

  2：仿真負壓表顯示，方便觀察。

  3：真空泵啟停抽氣動畫指示，操作更直觀。

  4：同步計時，啟動即開始計時。（0-9999s）

  5：RTC時鐘功能

  6：無機械按鍵—觸控操作。
