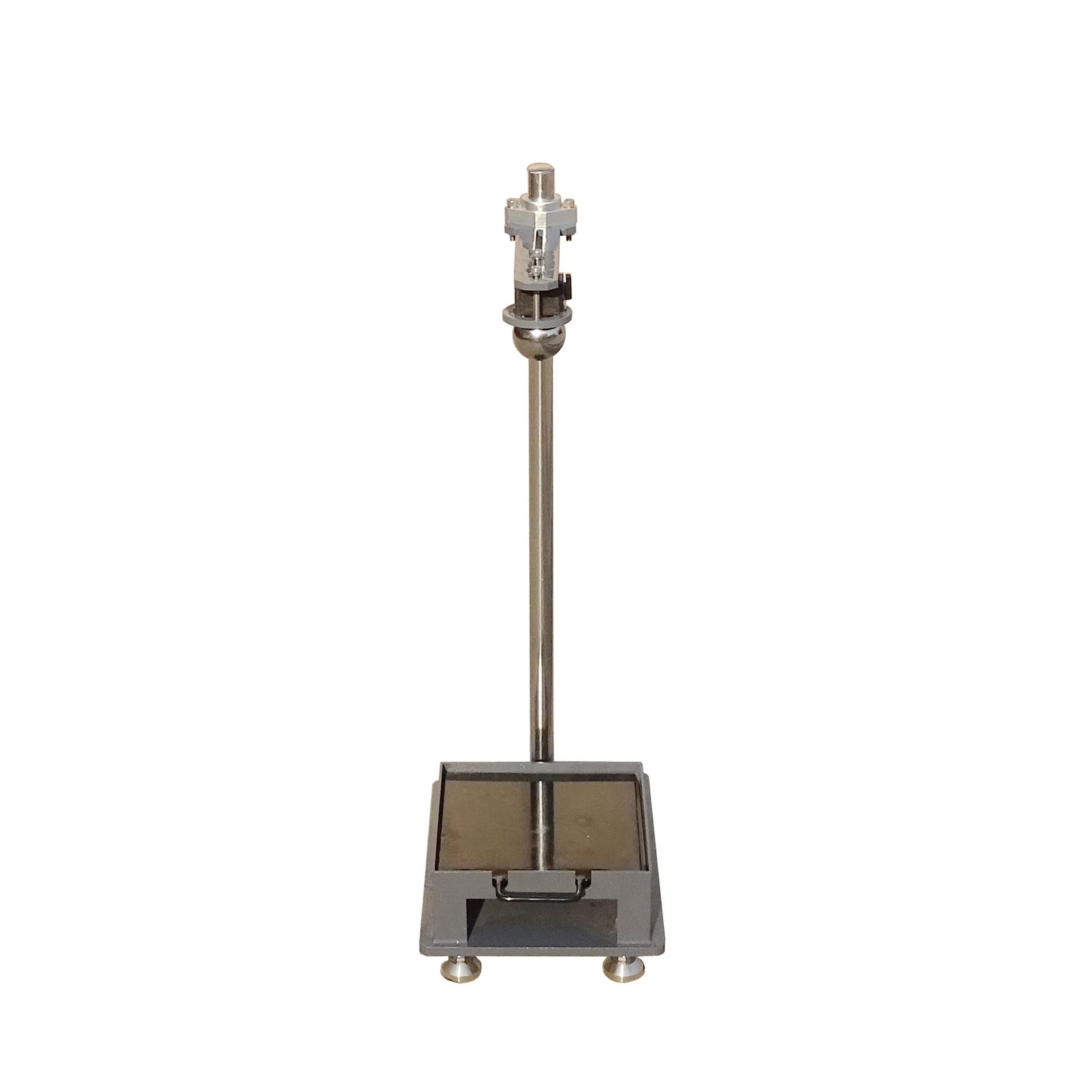

LHBC-0660型 板式粘結強度沖擊試驗儀技術參數

本儀器適用于評定瀝青或改性瀝青與集料的低溫黏結性能，以規定條件下試驗板受沖擊后碎石被振落的百分率表示。非經注明，試驗溫度為-18℃.

符合 JTG E20-2011 T0660-2000 標準符合 EN 12272-3 和 NF P98-274-1 標準技術規格。

一、主要技術參數

1、鋼板：200mm×200mm，厚 2mm，四周邊緣高 8mm、寬 5mm 的密封邊框。

2、鋼球：質量 500g±1g。

3、鐵架：距鋼板頂面 500mm，高度可調節

1. 按圖組裝儀器。





三、方法與步驟

1、準備工作：

①.將鐵架支好，將支架的平臺固定在水泥混凝土墊塊上調整鐵架平臺高度至鐵板平面的距離為 500mm。鋼板的位置應使自小平臺上落下鋼球時恰好跌落在鋼板的正中央。此位置調整好后不得移動。

②.將碎石用 4.75mm、9.5mm 標準篩過篩，從粒徑 4.75~9.5mm 的碎石中取出接近立方體形狀規則的碎石 100 顆，用潔凈水洗凈，置溫度為 105℃±5℃的烘箱中烘干，然后放在干燥箱中備用。

③.將 200mm×200mm 的鋼板置溫度為 105℃±5℃的烘箱中預熱備用。

④.瀝青試樣準備方法加熱瀝青；然后取出鋼板，放在平臺上，立即向鋼板中澆灌瀝青 40g，使瀝青厚度為 1mm。此時應注意鋼板不得傾斜，以防瀝青流向一邊。保持鋼板不動置室溫中冷卻，均勻地放在 10 排，每排 10 顆，共 100 顆準備好的碎石，碎石與碎石之間的間距應大體均勻，距離邊緣不應少于 10mm。

⑤.將鋼板連同擺好的碎石一起，放入 60℃烘箱中加熱 5h，使碎石與瀝青有良好的黏結，再放入-18℃的冰箱中冷卻 12h 以上。如沒有專用的冰箱，可用家用冰箱的冷凍室替代。

2、試驗步驟

從冰箱中取出鋼板，放在水泥混凝土墊塊的位置上，將鋼板粘有瀝青碎石的一面朝下，未粘試樣的面朝上；將鋼球置于平臺邊緣，用手指輕輕一碰，使鋼球從邊緣自由落下，恰好跌落在鋼板反面的中心，觀察鋼板受鋼球沖擊振動后被振落的情況。

計算

計算被振落的石子數量占總石子數量的百分率。

報告

同一試驗平行試驗兩次，取平均值為試驗結果
