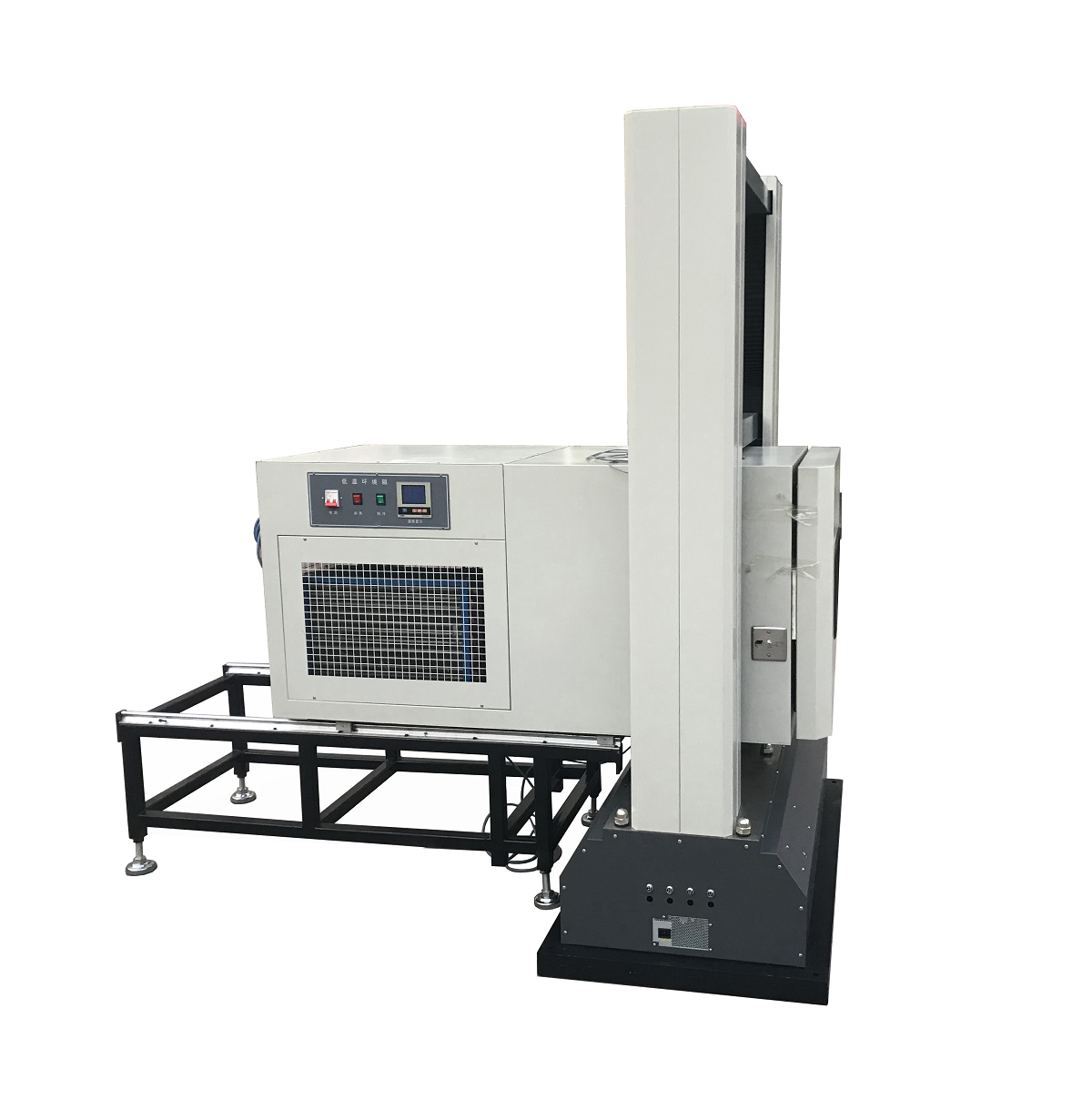

LHMT-100型微機控制電氣伺服瀝青混合料萬能試驗機技術參數

 LHMT-100型 微機控制電氣伺服瀝青混合料萬能試驗機技術參數

簡介

本系統是交通運輸部《公路工程瀝青及瀝青混合料試驗規程JTG E20-2011》，并依據有關科研院所的要求開發的。采用了進口伺服電機傳動和控制技術、電子技術、計算機數據處理技術、制冷技術，利用各種傳感器和夾具可進行以下試驗：

單軸拉伸強度、蠕變試驗；單軸拉伸應力松馳試驗；小梁彎曲強度試驗；（凍融）劈裂強度；三軸剪切試驗；馬歇爾穩定度試驗；單軸（棱柱和圓柱）壓縮強度、蠕變試驗。

利用我公司生產的其它夾具，還可進行其它垂直向加載的力學指標試驗。

系統由進口伺服電機驅動進行加卸載（無級調速），由傳感器采集試驗結果，整個試驗過程在在windows 7或windows XP下由微機自動控制，是目前國內首創的多功能瀝青混合料力學指標測試設備，可用于科研院所（校）的科研和生產試驗。

主要技術指標

1. 加載速度：0.005～50mm/min（無級調速）

2. 最大加載：100KN；

3. 主機兩柱有效空間：550mm，有效行程：750mm；

4. 主機尺寸（長×寬×高）：980×600×2090mm；

5. 環境箱：由環境箱體、制冷系統和加熱系統等組成。

6. 工作空間為：（長×寬×高）420×400×600mm。

7. 工作溫度－30℃～60℃

8. 三軸試驗：試件尺寸:Φ100×150mm;

9. 恒溫水浴:5℃～60℃;

10. 壓力傳感器：100KN、10KN兩種，精度：0.05%FS;

11. 三軸圍壓增壓：0-2MPa；

12. 容柵位移測量范圍：0～25mm；精度：0.03mm; 0～50mm，精度0.04mm;

13. LVDT位移傳感器范圍：0～10mm，分辨率0.001mm；

14. 控制儀：可進行力、位移、變形三閉環控制，3路16位A/D通道;

15. 計算機控制和數據處理系統

16. 聯想臺式機，英特爾酷睿i5處理器/2G內存/320G硬盤/DVD/19寸液晶顯示器;惠普1007（A4）黑白激光打印機、電腦桌、在windows 7或windows XP控制和處理軟件。

17. 總功率：≤5KW；電源：380V×50Hz；
