輕便直剪儀說明書（單聯手動、單聯輕便通用）的技術參數

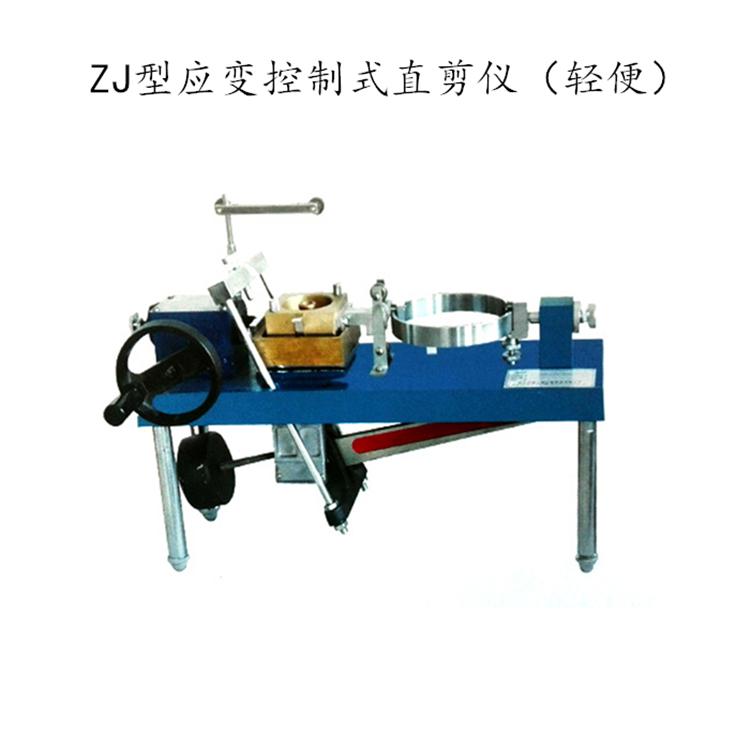

輕便直剪儀說明書

(單聯手動、單聯輕便通用）

歡迎使用本廠的產品

1. 用途：

   本儀器主要用于測定圖的抗剪強度。通常采用四個土樣。分別在不同的垂直壓力下（400Kpa、300Kpa、200Kpa、100Kpa、50Kpa可選），施加水平力進行剪切以求得破壞時剪應力，然后根據庫倫定律確定土的抗剪強度參數、內摩察角和凝聚力。（執行標準：JTG E40-2007中的T0140-1993/T0141-1993/T0142-1993/0143-1993/T0176-2007）。

   《輕便型儀器凈重（含砝碼）40kg，外形尺寸（430*270*700）mm》

   《手動型儀器凈重（含砝碼）55kg，外形尺寸（630*350*1050）mm》

2. 輕便直剪儀技術指標：

3. 試樣面積30cm2、高20mm。

4. 杠桿比1:20

5. z大水平載荷1.2KN

6. 垂直分級加荷50、100、200、300、400Kpa（吊盤為第一載荷）如下表：
