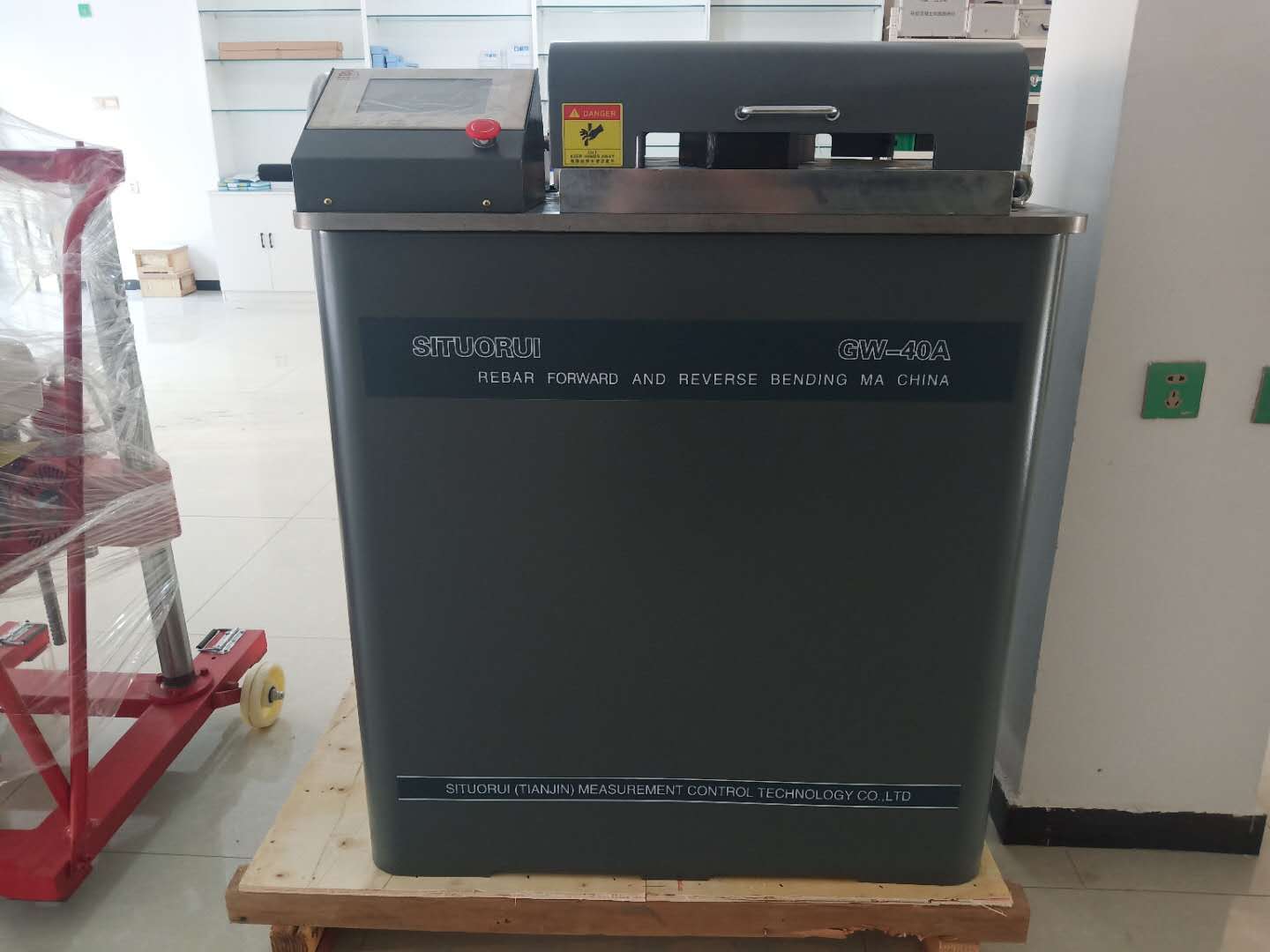

GW-40A型反復彎曲試驗機是對鋼筋進行平面彎曲試驗的測試設備，該設備主要技術參數和指標符合YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》（代替為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可缺少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。

GW-40A型是原GW-2/25型和GW-2/40的替代產品，是W-40B的改進型產品，是我公司目前先進的一款產品。
通過更換不同規格的配件一機可以替代兩機用，為客戶節約了資金。該設備性能齊全，質量優良并具有結構緊湊體積小，操作簡單易掌握，彎曲角度數字顯示直觀，運行平穩噪音低，使用可靠壽命長，設計合理維修方便潤滑簡單等特點。另外特點是限位和易損件的設計更加合理，易損件易更換，因此使用壽命長。
反復彎曲試驗機技術參數指標：

項目 技術指標
彎曲鋼筋直徑范圍 ?6- ?40mm
鋼筋正向彎曲角度 00-1800內任意設定
鋼筋反向彎曲角度 00-250內任意設定
工作盤轉速 ≤3.7r/min
輥心距離 165mm
工作盤直徑 ?580mm
電動機功率 1.5KW
隨機配標準彎心套 1套
機器重量 約700Kg
主機結構和電氣工作原理：

1、主機結構：
本機主要由傳動部分、機架、工作臺、螺旋調整裝置和限位機構組成。
傳動部分將制動電機的動力經雙級擺線針輪減速機傳至工作盤。機架是由方鋼和鋼板焊接而成并帶有側門的箱體，它支撐著試驗機各組成部件。工作臺即機器的上平板，其上裝有螺旋調整裝置和限位機構，另外還裝有防護罩等。

2、電器控制部分：

1.系統接入三相電（不需要接入零線），放開急停按鈕，系統開始啟動，觸摸屏的啟動需要一定的時間（請耐心等待3分鐘左右），所以不是緊急情況，不要輕易按下急停按鈕。系統送電后，要先通過點動“手動正彎”或“手動反彎”操作方式來試下設備的運行方向是否正確，如果不對，可通過調三相電源的相序來調整。
維護保養

1、試驗機的維護保養：
（1）在開機前應按規定的潤滑部位和潤滑方法進行潤滑
（2）不允許用小直徑的工具彎曲直徑大的鋼筋
（3）由了解本試驗機結構的專業人員進行拆裝
（4）當試驗機長期停用時，應在工作表面涂上防銹油，并存放于干燥的地方
（5）要保持試驗機清潔
（6）不得帶電拆裝集成電路和印刷板，否則易損壞電子原件
（7）試驗機外殼應可靠接地
（8）手控調整操作應避免斷續操作，否則將影響設備使用壽命，盡可能一次操作到位，減少手動轉動次數

2、試驗機的潤滑（見表）
序號 潤滑部件 潤滑方法 潤滑油

1、減速機 3年一次 鋰基脂

2、工作盤套 每周一次 20﹟機油

3、螺套座 每班一次 20﹟機油
