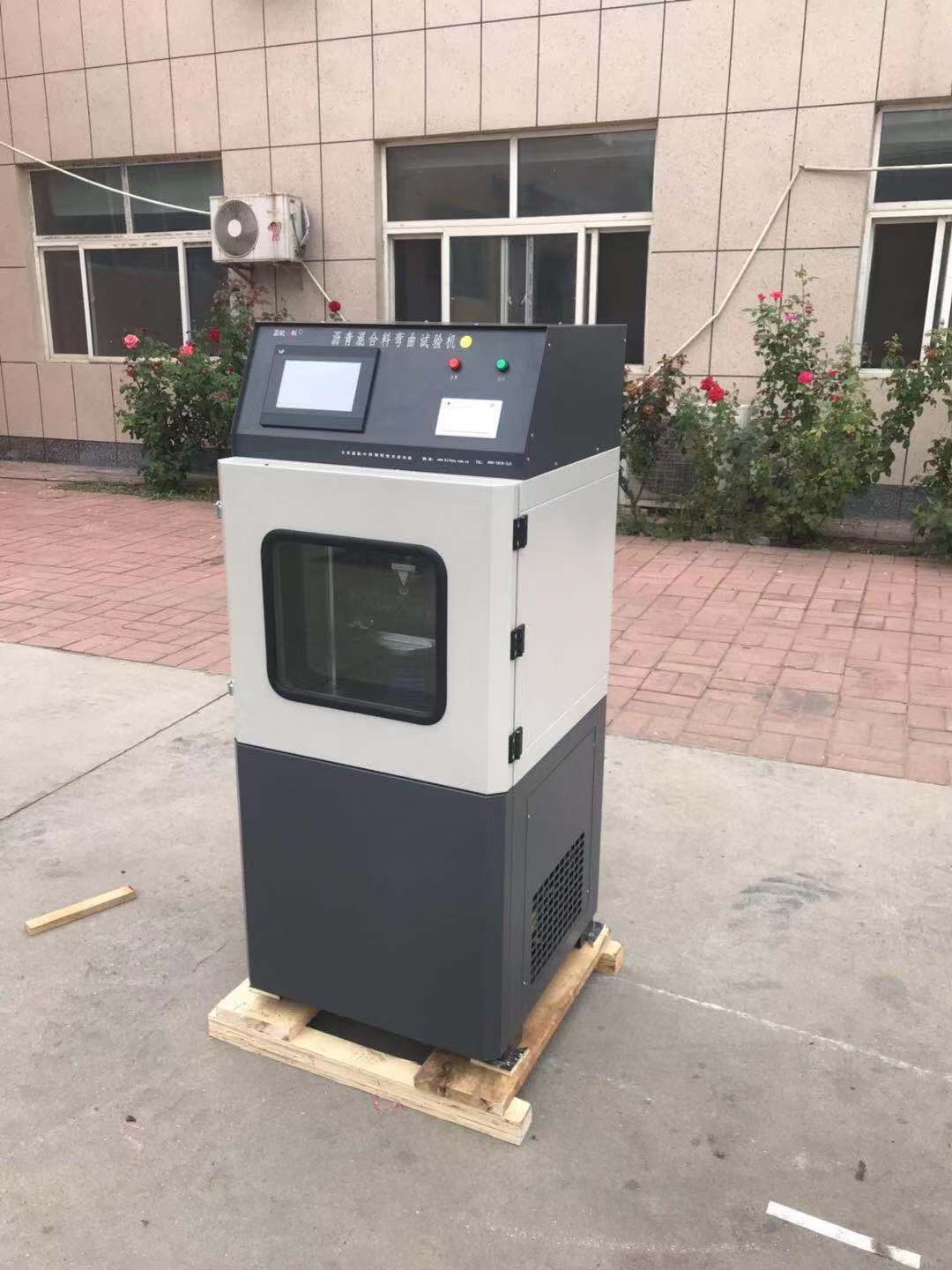

LHWQ-6型瀝青混合料低溫彎曲試驗機技術參數

LHWQ-6 型觸摸屏瀝青混合料低溫彎曲試驗機技術參數

瀝青混合料彎曲試驗機是根據《公路工程瀝青及瀝青混合料試驗規程JTG E20-2011》T0715-2011開發的，采用步進電機減速機驅動，配以相應的夾具，及數據采集控制系統,可檢測瀝青混合料小梁低溫彎拉試驗。本系統由主機/梁式支座夾具、液晶觸摸屏自動采集 X-Y荷載及跨中位移。微電腦數據采集處理系統等組成，試件裝夾好后，采用控制可以實現整個試驗過程自動化。具有低溫試驗箱和低溫彎拉試驗裝置雙重功能，是交通部新的質量檢測機構升級裝置。

LHWQ-6 型觸摸屏瀝青混合料低溫彎曲試驗機技術參數

主要技術指標

1. 步進電機驅動，升降速度為0-50mm/min，升降行程：0-100mm

2. 梁式支座: 下支座中心距200mm 支座半徑10mm 上壓頭半徑10mm.

3. 環境箱：控溫范圍-20℃—— 40℃  控溫精度±0.5℃.

4. LVDT位移傳感器量程：0-15mm；分辯率：0.01mm；

5. 荷載傳感器量程：0－5KN；精度：0.05％FS；

6. 數采儀：電源220V×50HZ

7. 儀器尺寸(長×寬×高)：

8. 電 源：220V×50HZ
