瀝青混合料切割機技術參數

瀝青混合料切割機技術參數

概述：

瀝青混合料試件切割機設計用來快速、準確切割切割出瀝青混合料小梁試件；或者通過切割直徑為100mm圓柱體試件兩端來達到目標長度150mm。

用途

快速、準確切割切割出瀝青混合料小梁試件；或者通過切割直徑為100mm圓柱體試件兩端來達到目標長度150mm。

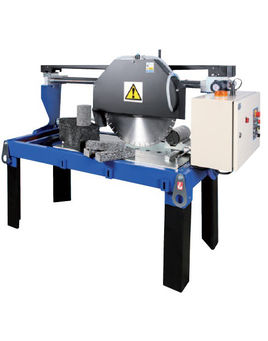

瀝青混合料切割機

瀝青混合料試件切割機設計用來快速、精確切割試件：

1 通過PReSBOX剪切壓實儀將瀝青混合料制作成平板狀樣品，然后切割成瀝青小梁試件，一次可切割成四塊小梁試件，或其他成型儀器。

2 通過PReSBOX剪切壓實儀將瀝青混合料制作成平板狀樣品，內部抽芯，再兩端切割，一次可生成四個100mm直徑的圓柱型試件。

瀝青混合料試件切割機有一整套的聯動裝置來確保操作人員的安全：

1.當開始切割試件時，鋸片將自動前進，切割完畢，鋸片將自動回到初始位置。

2.操作者可以根據不同的試件和生產量來選擇最合適的切割速度。

3.當機器動力制動后，切割鋸片將在一分鐘內停止轉動。

4.若沒有動力制動，切割鋸片將在五分鐘內停止轉動。

5.棱柱形試件切割時將由操作者控制氣動夾具固定，圓柱型試件切割時將由人工手動夾具固定。（見圖一）

6.在試件位置安裝有一個簡單的取間隔裝置，無需測量就可切割50*62.5mm小梁試件，另外的小梁試件尺寸同樣也可適用。

7.圓柱型試件夾具可以確保試件在切割時候受到的損傷達到最小，在切割期間都能牢固的固定試件。

8.通過使用PVC管保護圓柱形試件，可以達到更為理想的切割效果。（見圖二）

9.擁有電子控制氣壓調整試件位置系統，可以確保試件切割長度（150mm）的切割平行斷面。

10.系統可適用100mm直徑圓柱形試件，快速準確切割試件長度（150mm）

規格

電源供應：5.5hp 400V/50Hz 3相, 動力制動裝置（208V/60Hz 可選項）

鋸片直徑：610mm

切割深度：可達200mm

切割長度：最xiao450mm

鋸片轉速：可變速選擇，自動停止裝置

氣源供應：（固定試件）700kPa min

尺寸： 1900 x 950 x 1700mm

重量： 300kg

*切割較長的試件，要求試件高度不能太高

*這套切割裝置可以配備用于不同材料的切割鋸片，但其中部分功能可能會丟失。
