MDJ-IIA/B/C馬歇爾電動擊實儀技術參數

MDJ-IIA/B/C馬歇爾電動擊實儀技術參數

MDJ-IIA/B/C馬歇爾電動擊實儀使用說明：

馬歇爾標準擊實法的成型步驟:

①將拌好的瀝青混合料均勻稱取一個試件所需的用量(約1200g/4050g)當已知瀝青混合料的密度時，可根據試件的標準尺寸計算并乘以1.03得到要求的混合料數量。

②在試件制作過程中，為防止混合料溫度下降，應連盤放在烘箱中保溫。從烘箱中取出預熱的試模及套筒，用沾有少許黃

油的棉紗檫拭套筒，底座及擊實錘底面，將試模裝在底座上，墊一張圓形的吸油性小的紙，按四分法從四個方向用小鏟將混合料鏟人試模中，用插刀或大螺絲刀沿周邊插搗15次，中間10次。插搗后將瀝青混合料表面整平成凸圓弧面。對大型馬歇爾試件，混合料分兩次加入，每次插搗次數同上。

③插入溫度計，至混合料中心附近，檢查混合料溫度。

④待混合料溫度符合要求的壓實溫度后，將試模連同底座一起放在擊實臺上固定，在裝好的混合料上面墊一張吸油性小的圓紙，再將裝有擊實儀錘及導向棒的壓實頭插入試模中，開啟本擊實儀開始實驗。

實驗過程（接合圖中所示進行操作）<注意>試驗前先接通三相380V電源，并檢查輸入航空插頭，與工作輸出航空插頭是否接牢，然后打開電源<20>。顯示屏顯示“日日”，按照所需錘擊次數,按置數器<19>設定好。放下壓模裝置<7>壓緊試筒，然后松開錘座<1>使導桿落下，用手觸動點動<18>觀察傳動輪，正反轉。(注：挑錘塊<4>逆時針行駛為正轉,反之則更改電源線，任意調換其中兩根即可，一切正常后，按下“啟動”<17>，擊實儀開始工作）。當試件擊實一面后,取下套筒將試模調頭,然后以同樣的方式和次數擊實另一面。

試件擊實結束后，立即用鑷子取掉上下面的紙，用卡尺量取試件離試模上口的高度，并由此計算試件高度,如不符合要求,試件應作廢,并按下式調整試件的混合料質量，以保證高度符合95.3mm±2.5mm/63.5mm±1.3mm的要求.

后卸去試筒及底座，將裝有試件的試模橫向放置冷卻至室溫（不少于12小時）置脫模機上脫出。

工作完畢后，把試模清理干凈以備下次實驗用。把本儀器擦拭干凈，并在導桿擊實錘傳動輪上拭上潤滑油。把配電箱上電源斷開，電源開關關閉。

技術參數：

1、落距：（457±1.5）mm

2、擊實速度：60次/分±5次/分

3、擊實預置數0－999次

4、錘重：10210g±5g   4536±5g

5、試模筒直徑：152.4mm   101.6mm

6、外形尺寸：700X500X1700mm

7、重量：170KG

8、電源電壓：380V

9、功率：75W

9、環境溫度：5～40℃

10、環境濕度：≦85﹪

特點：

1、能實現自動記數，自動擊實，自動停機。

2、帶有掛錘座，和手動提把，可以輕松的提錘。

3、半自動型壓模裝置，取放模更方便。

4、一體式錘頭，不會脫落，不會砸斷，開裂。

5、小型馬歇爾試模與大型馬歇爾試模可以通用。

概述：

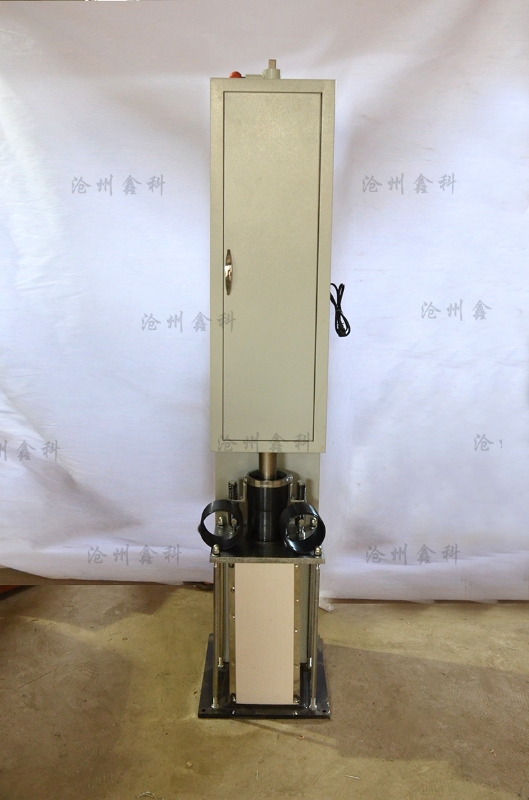

該儀器是瀝青混合料馬歇爾穩定度試驗中試樣成型的專用儀器，其結構及性能完全符合公路試驗規程要求。該儀器具有體積小、操作方便、工作可靠、能夠?qū)崿F(xiàn)自動技術、自動擊實、自動停機，在工作中并能實現暫停運行等特點。適合試驗室工作和野外作業。

常見故障與排除：

1、工作當中出現不提錘現象或在提錘過程中脫錘。檢查傳動鏈條是否松動，如松動可調節后面調整羅栓，擊實錘上彈片是否受損，需要更換，挑錘塊與放錘鍵是否磨損太重。

2、顯示屏上數字顯示異常或不計數。檢查上傳動輪處接近開關，是否松動或接近距離太遠。

3、在打開電源開關后整個顯示屏不顯示。檢查電源是否正?；蚺潆娤浜蟊ｋU管是否熔斷。

4、在提錘過程中，連同導向桿一并提起脫不開。鏈條是否太松，導向桿上是否缺少潤滑油或污垢太多。
